近日，我公司与天津某单位进行某吊具有限元分析项目的合作，并顺利验收。
采用HYPERWORK三维有限元建模软件、ANSYS高级通用有限元分析软件。
在设计过程中，吊具的强度、刚度是必须考虑的因素。 通过对吊具进行有限元分析，对吊具的应力分布区域进行了解，得到吊具的应力分布，保证整个结构的安全性。研究的吊具为框架梁结构，由型材和焊接板材组成。本文吊具采用平面单元建模，由于吊具的对称性，建模时可以对一边行进行，从而减少工作量。总体有限元模型共生成123304个节点，125770个单元。采用PC机，配置为八核处理器，根据不同的模型边界条件，平均计算时长约为318s。有限元模型的建立采用了部件化，这样更有利于模型的后期更新、修改及优化。为了清晰展示有限元模型的各部分，下图给出了某吊具整体网格及部分网格模型图。

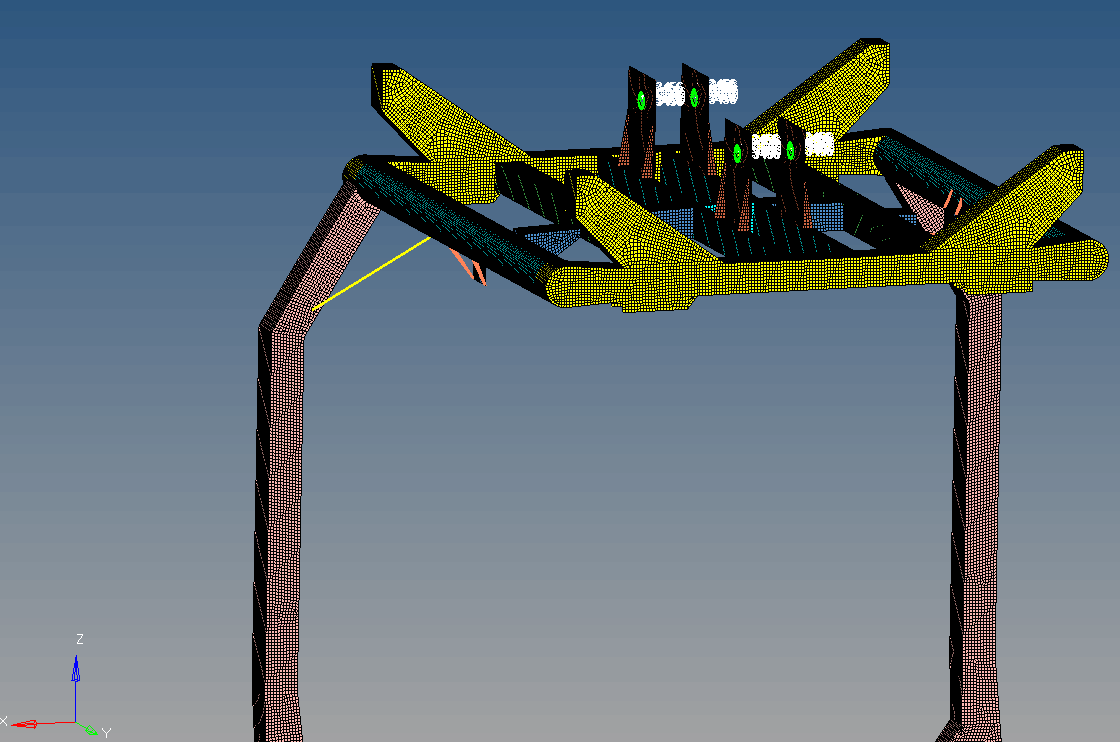

图1某吊具有限元网格模型

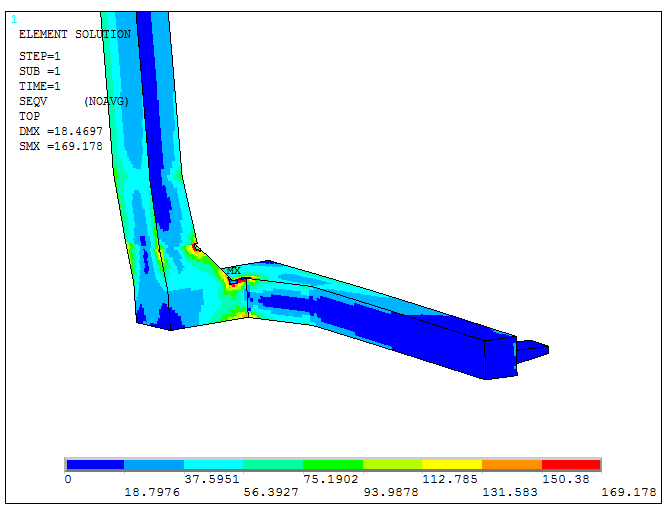

图2.吊具某局部应力云图
