固体力学分析（CAE）在机械工程中的关键应用与典型案例
固体力学分析是计算机辅助工程（CAE）的核心技术之一，广泛应用于机械设计、材料性能评估及结构优化。以下是其在工业领域的主要应用场景及典型案例：
1. 机械部件静态强度分析（如图1）
应用场景：重型机械臂应力分布、压力容器强度验证、齿轮齿根弯曲应力校核。
关键指标：
最大等效应力（目标＜材料屈服强度，如钢＜350 MPa）
安全系数（通常＞1.5，依据ASME标准）
工具链：ANSYS Static Structural、ABAQUS Standard结合材料非线性模型。
2. 动态响应与振动分析（如图2）
应用场景：
机床主轴共振抑制、汽车底盘随机振动分析、风力发电机塔筒模态分析。
关键指标：
一阶固有频率（如数控机床主轴＞100 Hz，避免加工激励）
振动峰值加速度（目标＜5g，依据ISO 10816标准）
方法：
瞬态动力学仿真与谐响应分析，采用Lanczos算法提取模态。
3. 热-力耦合分析（如图3）
应用场景：
发动机缸体热应力评估、电子器件散热结构优化、焊接残余应力预测。
关键指标：
热梯度引起的等效热应力（如铝合金部件＜200 MPa）
稳态温度场均匀性（目标温差＜50°C）
工具：
COMSOL Multiphysics、ANSYS Mechanical耦合热传导模块。
4. 非线性接触与摩擦分析（如图4）
应用场景：
轴承滚子与轨道接触疲劳、螺栓连接预紧力优化、密封圈压缩回弹仿真。
关键指标：
接触压力分布（如齿轮啮合区＜1.2 GPa）
摩擦耗散能（目标＜5%输入功率）
方法：
增量步长控制与罚函数法，支持大变形几何非线性。
5. 疲劳寿命与损伤容限（如图5）
应用场景：
高铁轮毂循环载荷寿命预测、起重机吊臂裂纹扩展分析、管道焊缝疲劳评估。
关键指标：
疲劳寿命（基于S-N曲线，目标＞1e6次循环）
损伤指数（Miner准则＜1）
工具：
FE-SAFE、nCode结合局部应力应变法。
复合材料与增材制造结构分析（如图6）
应用场景：
3D打印支架各向异性强度验证、碳纤维传动轴屈曲分析、蜂窝结构压缩失效模拟。
关键指标：
层间剪切强度（如CFRP＞80 MPa）
临界屈曲载荷（目标＞设计载荷的1.2倍）
法规要求：
符合ASTM D3039复合材料测试标准。
典型CAE软件工具
通用结构分析：ANSYS Mechanical、ABAQUS
多物理场耦合：COMSOL Multiphysics、SIMULIA
非线性求解器：MSC Marc、LS-DYNA
优化设计：Altair HyperStudy、OptiStruct
图1 压力容器等效应力云图
图2 风力发电机塔筒模态振型

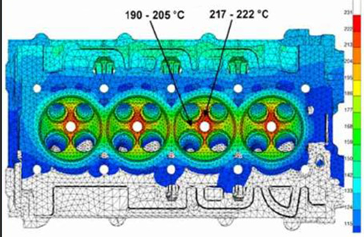

图3 发动机缸体温差与热应力分布
图4 轴承接触压力与滑移路径

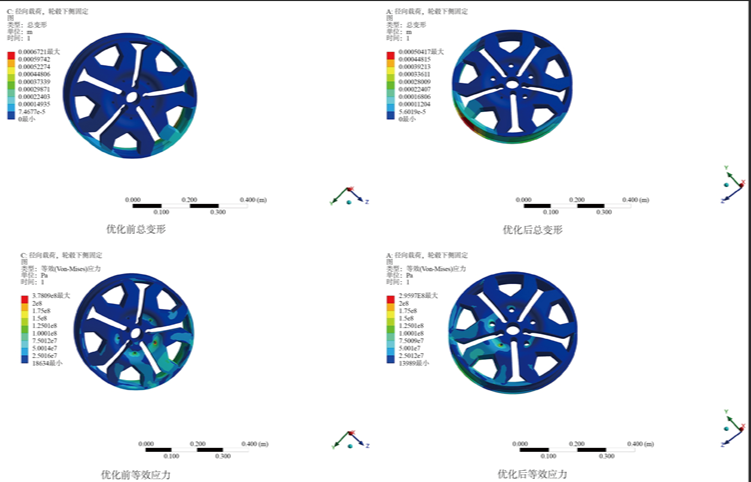

图5 高铁轮毂疲劳损伤分布

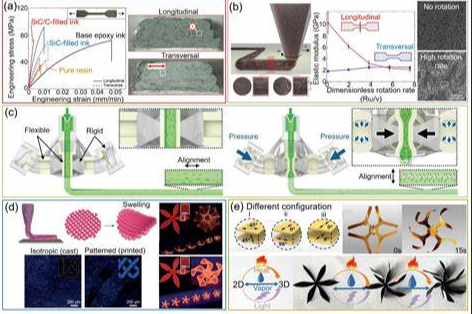

图6 3D打印支架各向异性应变场
